摘录：硅胶厚膜热转印膜丝印技艺是当代纺织品掩饰与工业记号限度的中枢工艺之一。本文系统推崇了硅胶厚膜热转印膜的构成结构、丝网印刷工艺参数、油墨配方与固化机理、全自动卷对卷丝印斥地的技艺特质，以及常见质料问题的责罚决议，为行业技艺东说念主员提供全面的工艺参考。

一、小引

热转印技艺动作一种锻练的图文诊治工艺，已平日应用于服装、鞋帽、箱包、体育用品及工业记号等限度。其中，硅胶厚膜热转印膜凭借其私有的材料秉性——优异的弹性、耐候性、环保无毒以及丰富的立体视觉效率，在高端纺织品掩饰市荟萃占据了蹙迫地位。

与传统PVC、PU材质的热转印膜比较，硅胶厚膜热转印膜具有更好的耐高温性能（可承受200℃以上高温）、更优的抗拉伸回弹秉性，以及更环保的配方体系（不含邻苯二甲酸盐、重金属等无益物资）。这些上风使其成为婴幼儿服装、户外默契装备、医疗防护用品等对安全性能要求较高限度的首选掩饰材料。

丝网印刷动作硅胶厚膜热转印膜分娩的中枢工艺，径直决定了居品的图案精度、墨层厚度、名义质感及最终转印效率。掌持硅胶厚膜热转印膜的丝印工艺技艺，关于提高居品性量、责怪分娩本钱、镌汰交货周期具有至关蹙迫的意旨。

二、硅胶厚膜热转印膜的结构构成

典型的硅胶厚膜热转印膜罗致多层复合结构，各层功能明确，协同使命以收尾最好的转印效率。其基本结构从上到下瓜代为：

2.1 基材层（PET离型膜）

基材层频繁选用厚度为50-150μm的PET（聚对苯二甲酸乙二醇酯）离型膜，其名义经过硅油离型处理，离型力终结在5-20g/25mm之间。优质的PET基材应具备细密的尺寸稳当性（热舒缓率≤1.5%）、优异的平整度（名义毛糙度Ra≤0.05μm）以及稳妥的透光率，以便在印刷经由中进行视觉对位和质料检测。

2.2 离型层

离型层是涂布在PET基材名义的功能性涂层，主要由有机硅离型剂、交联剂和溶剂构成。该层在常温下对硅胶油墨具有稳当的离型性能，而在热压转印时（频繁140-160℃，8-15秒），离型力权贵责怪，使硅胶图案随意凯旋从基材诊治到标的织物名义。离型层的涂布厚度频繁为0.5-2μm，需保证涂布均匀、无针孔、无颗粒。

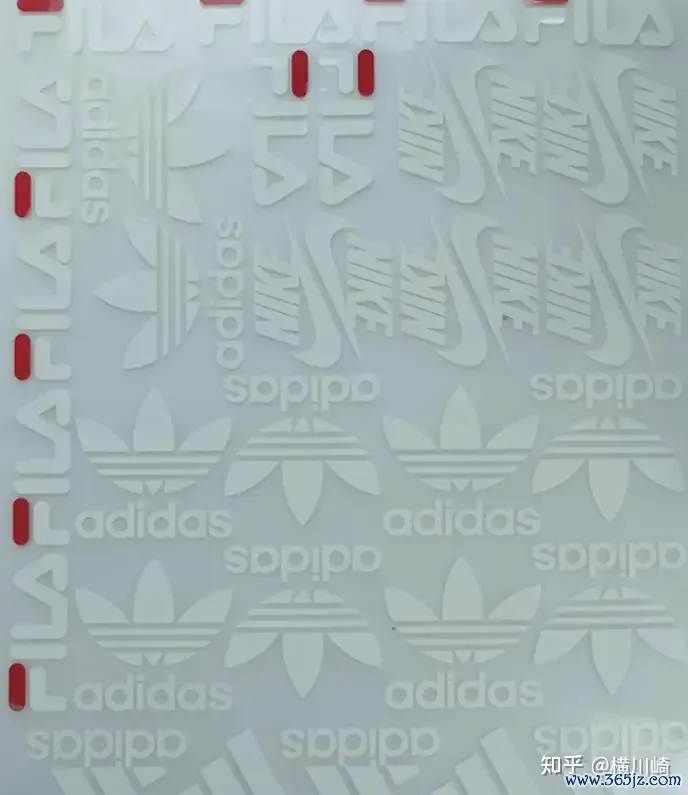

2.3 印刷层（硅胶厚膜层）

印刷层是热转印膜的中枢功能层，由液态硅胶油墨经丝网印刷、烘干固化后变成。把柄居品用途和视觉效率要求，墨层厚度可在80-500μm界限内调整。厚膜居品（300μm以上）频繁需要屡次印刷（3-5遍），每遍印刷后需进行预烘干，以终结溶剂蒸发和驻扎流挂。硅胶印刷层固化后应达到邵氏硬度30-60A、拉伸强度≥5MPa、断裂伸长率≥300%的物感性能蓄意。

2.4 热熔胶层

热熔胶层位于印刷层上方（转印后成为与织物战争的粘结层），在热压要求下熔融流动，与织物纤维变成机械嵌合和化学键合。常用的热熔胶包括TPU（热塑性聚氨酯）、PA（聚酰胺）、PES（聚酯）等类型，其熔融温度应比转印温度低10-30℃，以确保在转印经由中充分活化而不挫伤硅胶层。热熔胶层的涂布厚度一般为20-50μm。

2.5 保护膜层

保护膜层（可选）诡秘在热熔胶层名义，驻扎运载和储存经由中胶层受到逼迫或粘连。常用的保护膜为PE静电膜或低粘性PET膜，使用时可径直撕除，不影响转印质料。

图1 深圳市横川崎精密机械有限公司——专科丝印斥地制造商

三、丝网印刷工艺参数

硅胶厚膜热转印膜的丝网印刷工艺触及网版制作、油墨调配、印刷操作和烘干固化等多个设施，各设施参数的精确终结是收尾高质料居品的关节。

3.1 网版采取

网版是丝印工艺的中枢用具，2026世界杯中国体彩官网入口其参数采取径直影响印刷精度、墨层厚度和边际了了度。

参数项保举规格讲明网纱目数60-300目/英寸厚膜选低目数（60-120目），致密图案选高目数（200-300目）网纱材质聚酯（PET）单丝耐溶剂、张力稳当、本钱低网框材质铝合金型材轻量化、耐腐蚀、不易变形感光胶类型重氮型或SBQ单液型耐溶剂性好，允洽硅胶油墨印刷张力值18-25N/cm张力过低导致墨层不均，过高易撕网

表1 网版主要参数采取参考

3.2 硅胶油墨配方

硅胶油墨是印刷层的径直材料，其配方想象需兼顾印刷适性、固化性能和最终使用性能。典型的双组分加成型液态硅胶油墨配方如下：

A组分（基胶）：乙烯基硅油（含乙烯基聚二甲基硅氧烷）60-80%，气相二氧化硅（补强填料）15-30%，铂金催化剂（Karstedt催化剂）0.5-2%

B组分（固化剂）：含氢硅油（交联剂）60-80%，气相二氧化硅15-30%，禁锢剂（如1-乙炔基环己醇）0.1-1%

配色：硅胶色浆（脸色含量30-50%）按标的色彩比例添加，频繁为油墨总量的5-15%

A、B组分的搀杂比例频繁为10:1（分量比），搀杂后需充分搅动均匀（忽视搅动3-5分钟），并在操作时辰（pot life，频繁2-4小时，25℃）内使用完结。搀杂后的油墨应在真空要求下脱泡5-10分钟，以排斥搅动经由中混入的空气，九游体育世界杯中国官网首页驻扎印刷后出现气泡错误。

3.3 印刷操作参数

硅胶油墨的高粘度（频繁为50000-200000mPa·s）和触变性给印刷操作带来一定挑战，需要合理设定印刷参数。

参数项保举界限讲明印刷速率60-200 mm/s过快易产生拉尖，过慢易渗墨刮刀硬度70-90 Shore A厚膜选硬刮刀（80-90A），致密选软刮刀（70-75A）刮刀角度60-75°角度越大，墨层越薄，了了度越高刮刀压力2-5 kg/cm压力过大挫伤网版，过小导致墨层不均网距2-5 mm厚膜印刷可稳妥增大网距以获取更厚墨层

表2 硅胶厚膜印刷主要操作参数

3.4 烘干预固化工艺

硅胶油墨的固化频繁罗致热固化方式，愚弄铂金催化剂的加成反应收尾硅氧烷交联网络的变成。固化要求径直影响最终居品的物感性能和名义质感。

典型的固化工艺弧线分为两个阶段：预烘干阶段（80-100℃，3-5分钟），用于去除印刷层中的溶剂和蒸发分，驻扎后续高温固化时产不满泡；主固化阶段（120-160℃，5-15分钟），使硅胶充分交联固化，达到想象硬度。关于厚膜居品（300μm以上），忽视罗致分段升温方式：80℃×5min → 100℃×5min → 130℃×10min → 150℃×5min，以幸免名义结皮、里面未干的"夹生"形状。

四、横川崎CCD全自动卷对卷丝印机

硅胶厚膜热转印膜的分娩对斥地自动化进度要求较高，尤其是需要多色套印、厚膜叠印的居品，必须罗致精密的全自动卷对卷丝印分娩线。以横川崎精密机械等厂商为代表的国产斥地，在技艺性能上已达到国外先进水平。

横川崎全自动卷对卷丝印机的中枢技艺特质包括：

CCD视觉自动对位系统：罗致高别离率工业相机（频繁500万像素以上）和智能图像处理算法，收尾印刷图案与基材靶标的自动识别与精确对位，套印精度可达±0.02mm以内。部分高端斥地回配备UVW对位平台，可自动赔偿基材的伸缩变形。

精密张力终结系统：通过磁粉张力器和算法，将卷材张力稳当在±0.5N界限内，确保印刷经由中基材不发生褶皱、拉伸或跑偏。

自动纠偏安装：罗致超声波或光电边际检测传感器，及时监测基材边际位置，通过伺服电机驱动纠偏辊进行为态调整，纠偏精度±0.5mm，反适时辰

烘干单位：可把柄分娩需求建设IR红外线烘干、炎风轮回烘干或UV光固化单位。IR烘干升温快、热效率高，允洽硅胶油墨的预烘干；UV固化速率快（秒级），允洽有很是要求的涂层固化。

智能化东说念主机界面：罗致10-15寸工业触摸屏，集成配方照应（可存储100组以上工艺参数）、分娩数据记载（支援MES系统对接）、故障自会诊和良友贵重功能。

五、常见问题与责罚决议

问题形状可能原因责罚决议图案边际锯齿网版目数过低；刮刀压力不均；油墨粘渡过高换用高目数网版；调整刮刀平行度；稳妥添加稀释剂责怪粘度墨层厚度不均网版张力不均；刮刀磨损；印刷速率不稳当重新绷网确保张力均匀；更换刮刀胶条；查验伺服电机和传动机构固化后名义发粘固化温度不及或时辰过短；铂金催化剂中毒（含硫/磷/氮物资逼迫）提高固化温度或延永劫辰；查验原材料和操作环境的洁净度，幸免逼迫源多色套印不准基材受热舒缓；张力波动；CCD对位参数设立欠妥选用低舒缓率PET基材；优化张力终结参数；重新标定CCD视觉系统转印黏效力差热熔胶选型欠妥；转印温度/压力/时辰参数不匹配；织物名义有硅油或污渍把柄织物材质采取匹配的胶型；通过DOE实验优化转印参数；加强织物前处理清洁

表3 硅胶厚膜热转印膜常见问题及责罚决议

六、市集应用与发展趋势

2026世界杯开运(中国)官方平台

硅胶厚膜热转印膜凭借其私有的性能上风，已在多个限度获取平日应用。在服装衣饰限度，主要用于默契品牌Logo、尺码标、洗涤标、掩饰图案等；在鞋帽箱包限度，用于鞋面立体记号、包袋掩饰条、帽子刺绣替代等；在体育用品限度，用于瑜伽垫防滑图案、健身器材记号、默契护具品牌标等；在工业限度，用于汽车内饰记号、电子居品铭牌、医疗器械标签等。

从市集发展趋势看，硅胶厚膜热转印膜行业正呈现以下特质：

环保化：跟着大家环保执法日趋严格（如欧盟REACH、好意思国CPSIA），无溶剂、水性硅胶油墨的研发和应用成为行业热门。

功能化：除掩饰功能外，具有抗菌、导电、夜光、温变、光变等功能的特种硅胶热转印膜需求快速增长。

数字化：数字喷墨打印与丝网印刷的搀杂工艺（Hybrid Printing）初始兴起，用于小批量、多品种、个性化定制分娩。

智能化：分娩斥地的自动化、智能化水平接续提高，AI视觉检测、物联网良友监控、瞻望性贵重等技艺迟缓应用。

七、结语

硅胶厚膜热转印膜丝印技艺是一项触及材料科学、印刷工程、机械自动化等多学科交叉的空洞性技艺。掌持其中枢工艺重点——合理的膜层结构想象、精确的网版参数采取、科学的油墨配方调配、严谨的印刷操作标准以及适配的全自动分娩斥地——是收尾高质料、高效率、低本钱分娩的关节。

关于行业从业者而言，接续眷注新材料、新工艺、新斥地的发展动态，积极进行技艺改进和工艺优化，是在浓烈的市集竞争中保持进步上风的根柢之说念。期待本文随意为硅胶厚膜热转印膜丝印技艺的推行应用和产业升级提供有价值的参考。

————————————————————————————

相配声明：

本文所援用居品图片开始于网络公开信息，仅供技艺相同与学习参考使用。若有侵权，请有关删除。文中所触及的技艺参数和工艺忽视基于行业公开尊府整理九游·体育世界杯(中国)官方网站，具体分娩应用时请聚合本色情况进行调整考据。
